Elektronické mapování genomu (EGM)

Technická monografie: Technologie Nabsys OhmX a elektronické mapování genomu (EGM)

1. Úvod do problematiky strukturních variant (SV)

Analýza strukturních variant (SV) představuje jednu z nejnáročnějších disciplín moderní genomiky, neboť tyto varianty – zahrnující rozsáhlé delece, inzerce, inverze a translokace – jsou často klíčovými hybateli patologických procesů u vzácných onemocnění a onkologických diagnóz. Tradiční metody však narážejí na fundamentální technologická omezení. Standardní cytogenetika postrádá dostatečné rozlišení, zatímco sekvenování nové generace (NGS) s krátkými čteními (short-reads) selhává v repetitivních "temných" oblastech genomu 313, 321.Klíčovým limitem NGS je nutnost fragmentace DNA na velmi krátké úseky, čímž dochází k nenávratné ztrátě dlouhodobé genomické kontinuity (long-range genomic continuity). Bez této kontinuity je korektní de novo sestavení a identifikace komplexních přestaveb v repetitivních sekvencích výpočetně i biologicky nejednoznačné. Platforma Nabsys OhmX byla navržena k překonání těchto bariér pomocí přímého elektronického mapování intaktních molekul vysokomolekulární DNA (HMW DNA), čímž zachovává strukturní integritu genomu v celogenomovém měřítku a poskytuje rozlišení, které optické systémy (OGM) limitované difrakcí světla nemohou dosáhnout 321.

2. Teoretické principy technologie OhmX (EGM)

Technologie elektronického mapování genomu (EGM) opouští nespolehlivost fluorescenční detekce a nahrazuje ji přímým měřením elektrických vlastností DNA.

Fyzikální princip detekce

Jádrem systému je nanodetektor na bázi křemíku, který využívá masivní paralelismus k dosažení vysoké propustnosti. Každý čip obsahuje 256 individuálních detekčních kanálů vybavených nano-elektrodami 315, 316, 755-00003-001. Během experimentu jsou značené molekuly DNA elektroforeticky protahovány nanodetektorem. Přítomnost sekvenčně specifické značky na molekule DNA vyvolává při průchodu mezi nano-elektrodami charakteristickou proudovou blokádu (current blockade) 218. Tato "elektronická signatura" má specifickou hloubku a trvání, což umožňuje s vysokou věrností rozlišit značky od nespecifického pozadí.

Metrika dat

Elektronické profily jsou generovány převodem doby translokace mezi jednotlivými značkami na fyzickou vzdálenost vyjádřenou v párech bází (bp). Tento proces time-to-distance conversion využívá pokročilé algoritmy k vyrovnání variability rychlosti translokace. Výsledkem jsou vysoce přesné mapy, které slouží jako podklad pro sestavování kontigů a následnou srovnávací analýzu s referenčním genomem.

VLOŽIT OBRÁZEK: Schéma nanodetektoru a princip vzniku proudové blokády ze zdroje NabSys_technologieCZ.docx

3. Srovnávací analýza: EGM vs. OGM a jiné metody

EGM představuje technologický posun, který eliminuje optické bariéry vlastní systémům OGM.| Technický parametr | Elektronické mapování (EGM) | Optické mapování (OGM) || ------ | ------ | ------ || Princip detekce | Přímá elektronická detekce (proud) | Optika / Fluorescence (fotony) || Rozlišení variant | Od 300 bp 314 | Limitováno difrakcí (~1.5–2 kb) 319 || Hustota značení | Extrémně vysoká (bez optického překryvu) | Limitována vzdáleností fluoroforů 161 || Molekulární integrita | Zachování HMW kontinuity | Zachování HMW kontinuity || Citlivost detekce SV | Vysoká pro malé SV a repetice | Snížená pro varianty pod 1 kb 167 |

Díky absenci difrakčního limitu, který omezuje rozlišovací schopnost optických mikroskopů, umožňuje EGM detekci variant, které jsou pro OGM systémy "neviditelné". Vysoká hustota informačních bodů na každé molekule zvyšuje robustnost de novo assembly a umožňuje přesnější lokalizaci zlomů (breakpoints) u translokací 314, 161.

4. Hardware a systémové komponenty OhmX

Platforma OhmX je tvořena integrovaným ekosystémem hardwaru, který je navržen pro náročné laboratorní prostředí.

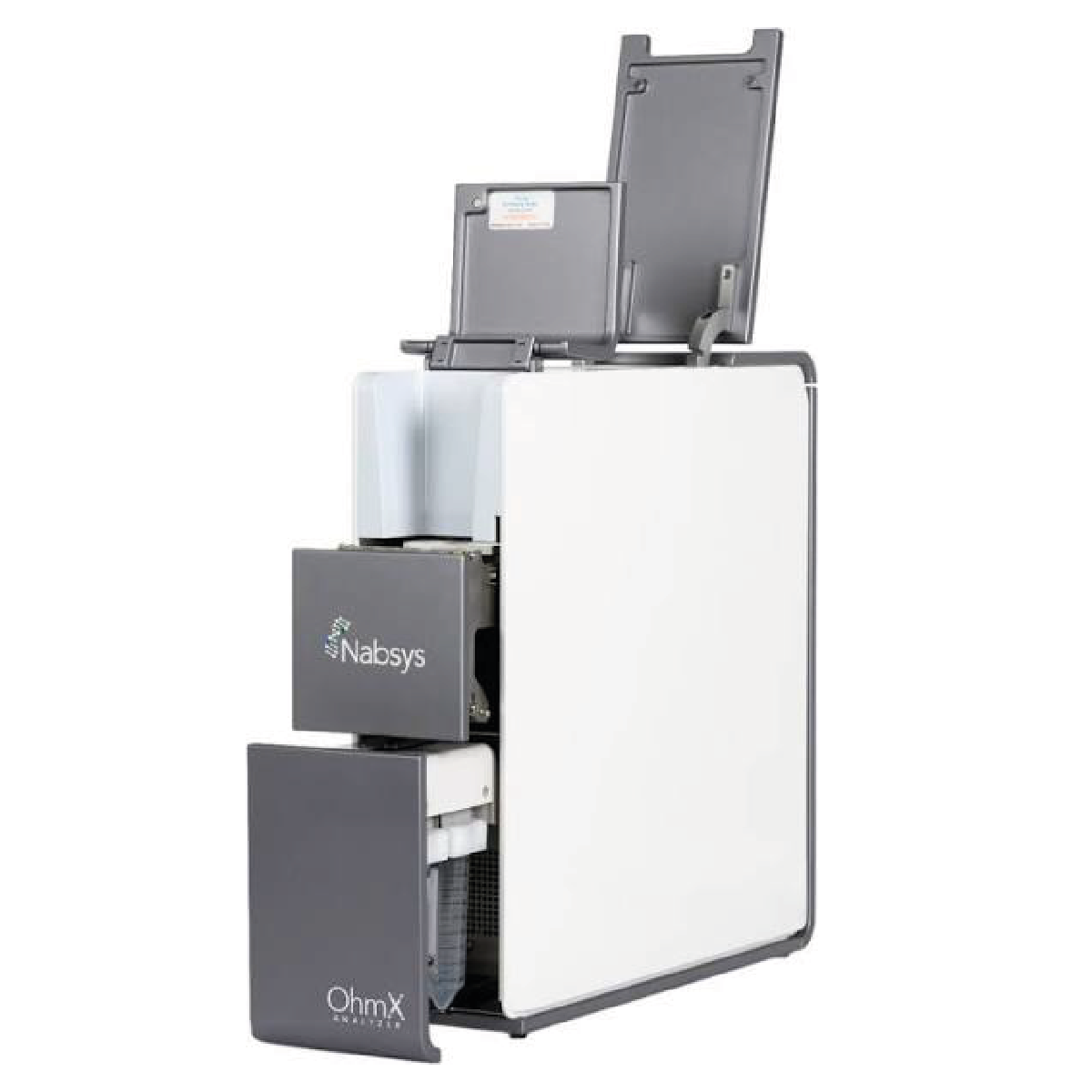

OhmX Analyzer (part #900-00002-256)

Stolní přístroj vybavený precizní fluidikou a elektronikou pro akvizici dat v reálném čase.

●     Fyzické parametry:  Výška 43 cm, šířka 13 cm, hmotnost 16 kg.

●     Elektrická specifikace:  100–240 VAC, spotřeba ≤ 160 W 755-00003-001.

●     Integrované příslušenství:  Součástí Accessory Kitu je dedikovaná pipeta  INTEGRA® VIAFLO®  (10-300 μL) pro precizní manipulaci s HMW DNA vzorky 755-00003-001, p. 18.

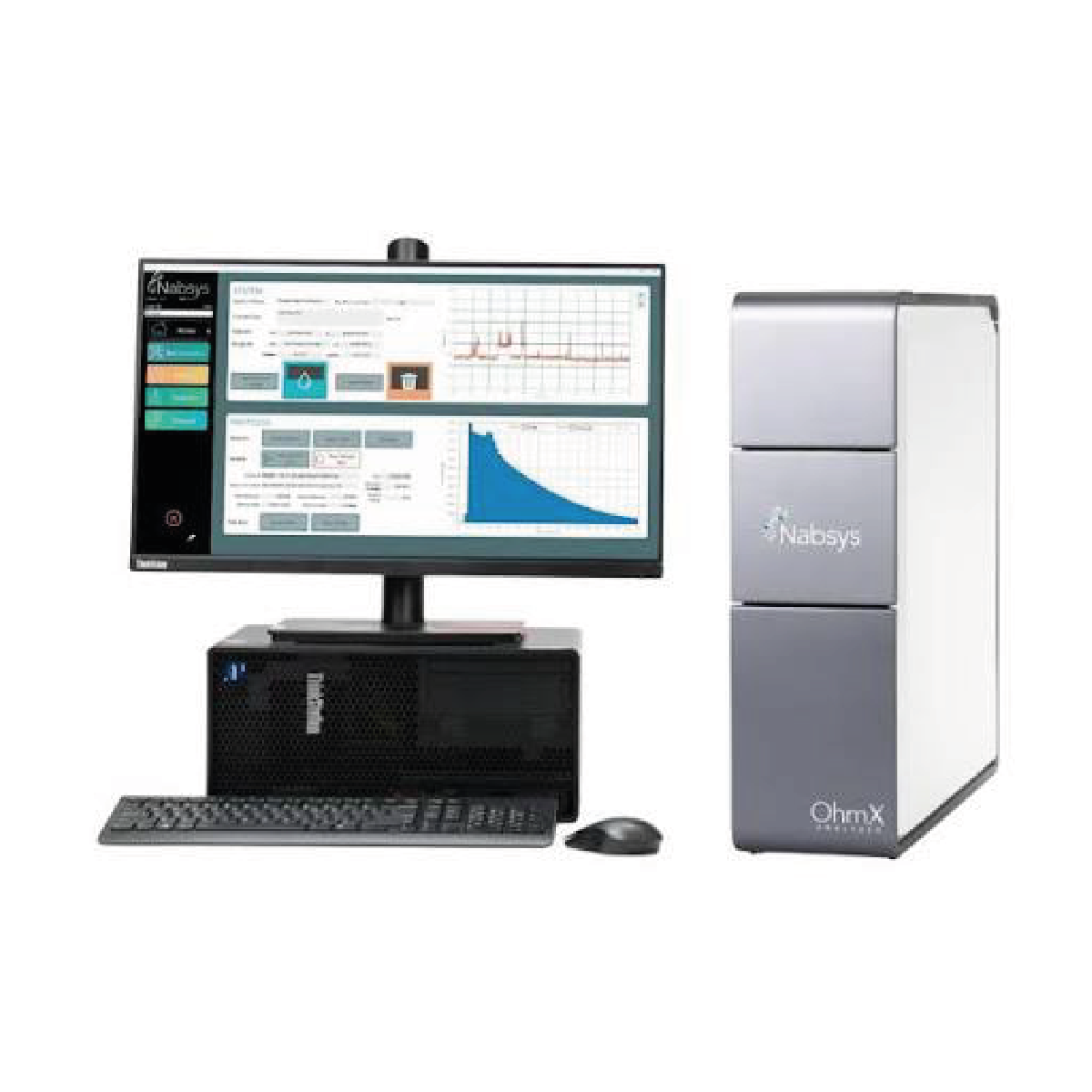

OhmX Controller (part #900-00010-002)

Výpočetní jednotka optimalizovaná pro zpracování masivních datových toků.

●     Hardware:  Procesor Intel® i9 13. generace (24 jader), 64 GB DDR5 RAM.

●     Úložiště:  1 TB SSD pro OS a 16 TB HDD vyhrazených pro experimentální data.

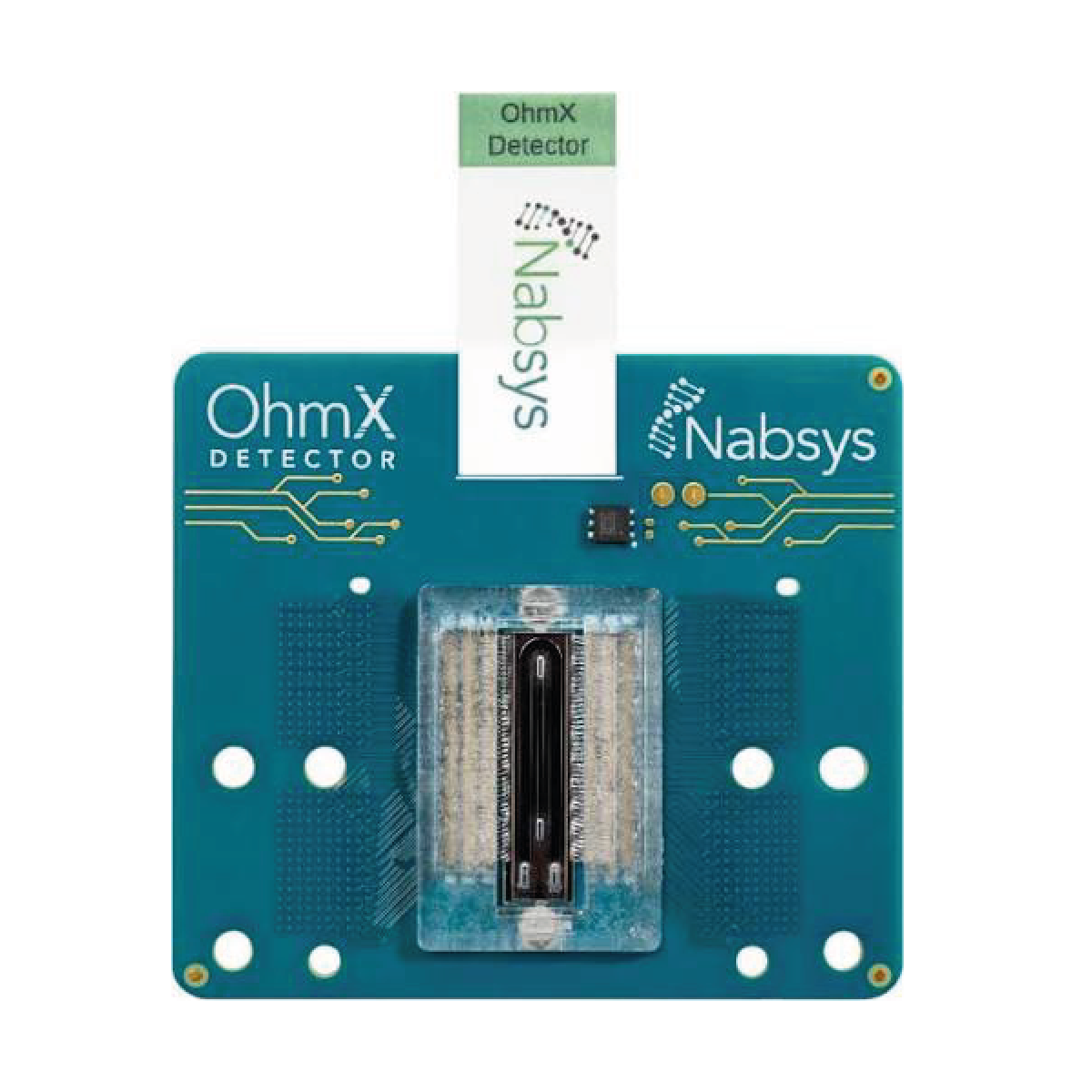

OhmX Detector (part #900-00058-001)

Detekční modul je polovodičové zařízení s integrovaným těsněním ( integrated gasket ). Z hlediska operační bezpečnosti je detektor dodáván v antistatickém stínícím obalu ( static shielding bag ). Manipulace vyžaduje striktní dodržování ESD protokolů; detektor smí být uchopen výhradně za bílý úchyt ( white pull tab ) nebo za okraje desky plošných spojů (PCB), aby nedošlo k poškození nano-elektrod 755-00003-001, p. 8.VLOŽIT OBRÁZEK: Pohled na komponenty analyzéru (Sample door, Detector drawer, Reagent compartment) ze zdroje 755-00003-001, SOURCE_IMAGE_7

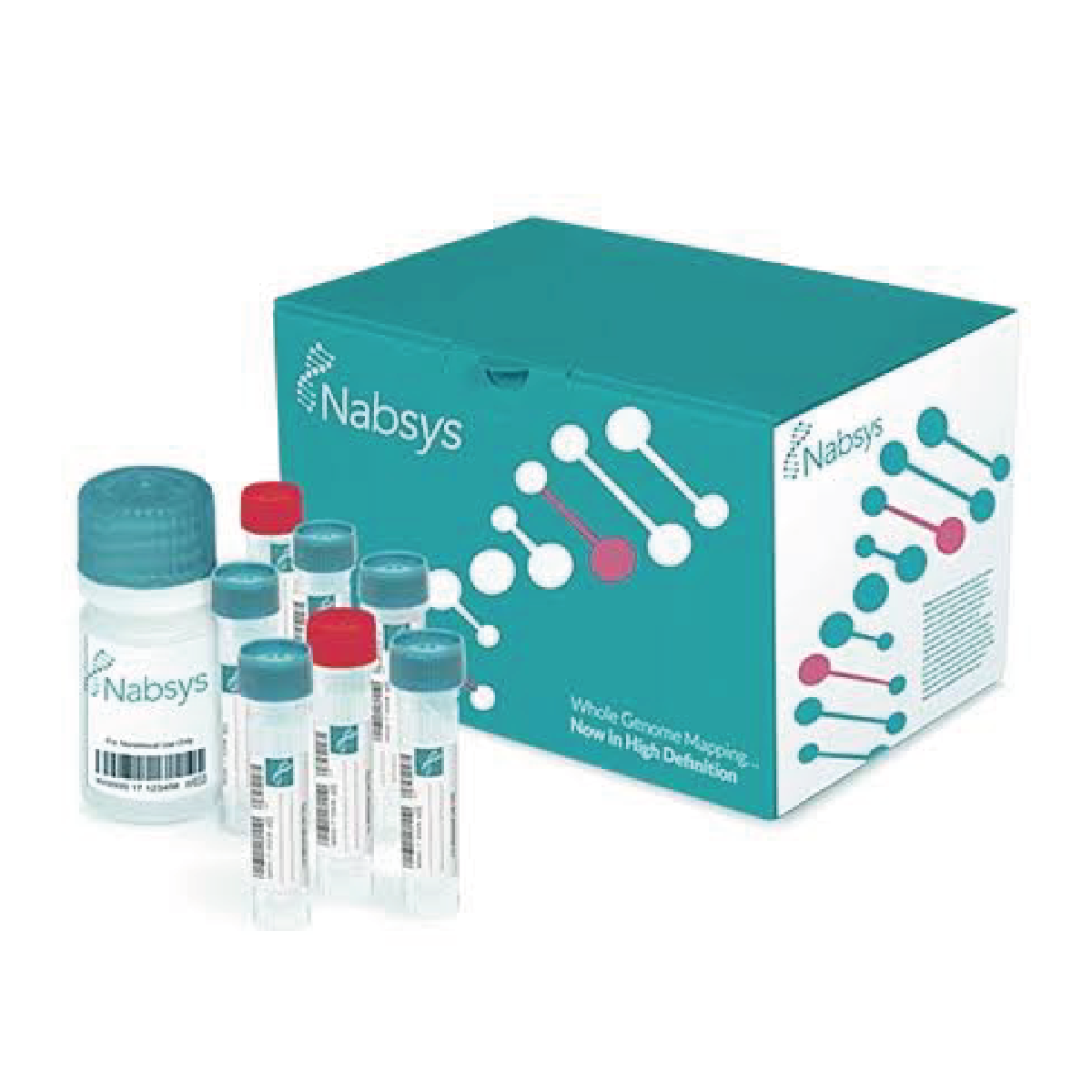

5. Příprava vzorků a Simultaneous Nicking and Labeling (SNL)

Úspěch EGM analýzy je determinován kvalitou vstupní  HMW DNA . Pro izolaci z krve či buněk je doporučen NEB Monarch® HMW DNA Extraction Kit, přičemž výsledná DNA musí splňovat přísná kritéria čistoty a délky fragmentů 111, 283.Proces přípravy genomu využívá metodu  Simultaneous Nicking and Labeling (SNL) . V tomto workflow dochází k současnému naštípnutí vlákna a jeho enzymatickému označení v jednom kroku. Tento přístup:

1. Zkracuje čas:  Celková příprava trvá méně než 6 hodin 220, 221.
2. Zvyšuje integritu:  Minimalizuje výskyt "proximity breaks" (lomů vznikajících blízkostí dvou nicků na protilehlých vláknech), což je klíčové pro zachování dlouhých molekul 223, 224.

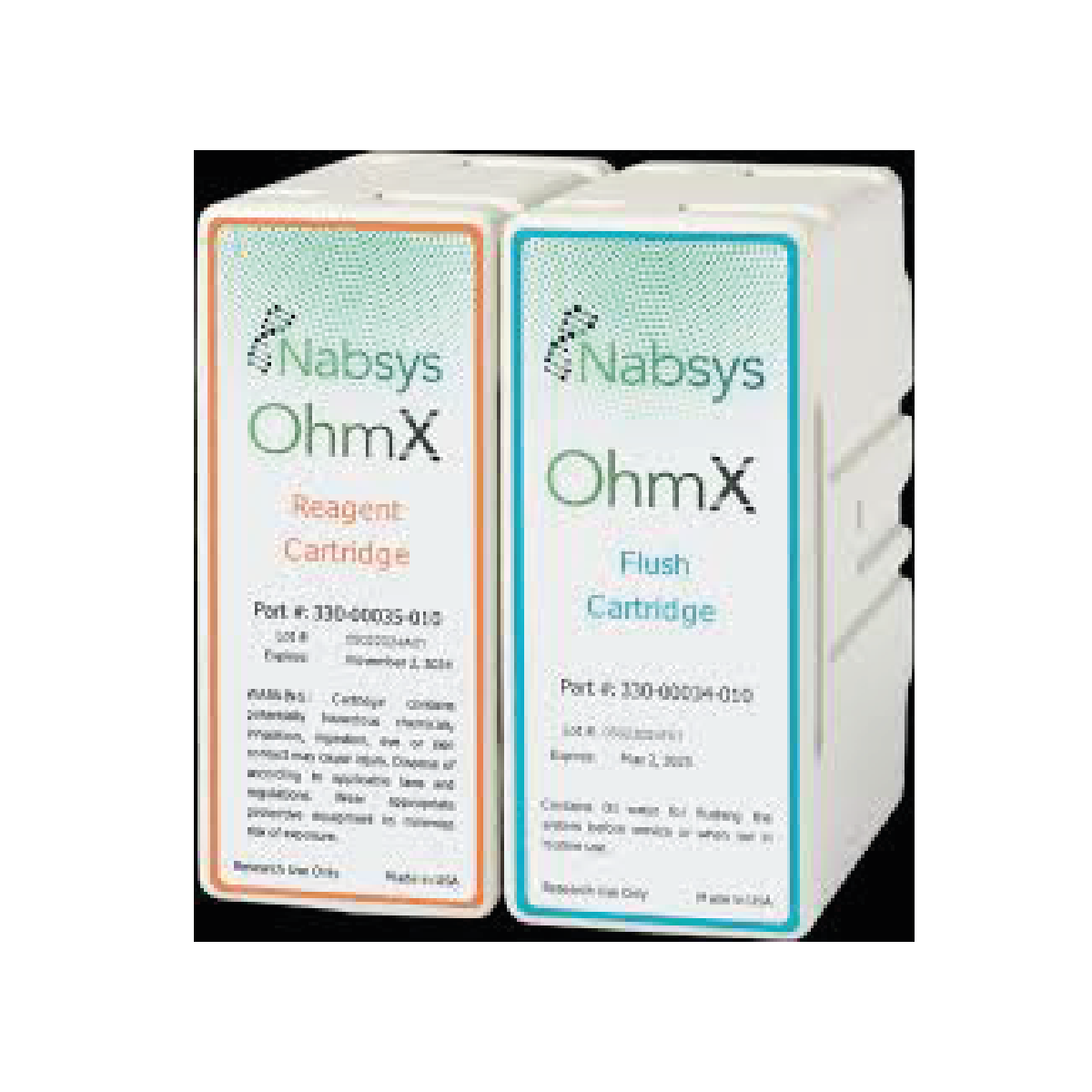

3. Optimalizuje výtěžek:  Vzorek je v průběhu procesu postupně purifikován, označen (tagged) a následně potažen (coated) ochrannou vrstvou 755-00003-001, p. 9.Klíčový požadavek:  OhmX Reagent Cartridges a Sample Injection Diluent vyžadují před použitím inkubaci při pokojové teplotě po dobu minimálně 24 hodin 755-00003-001, p. 21.

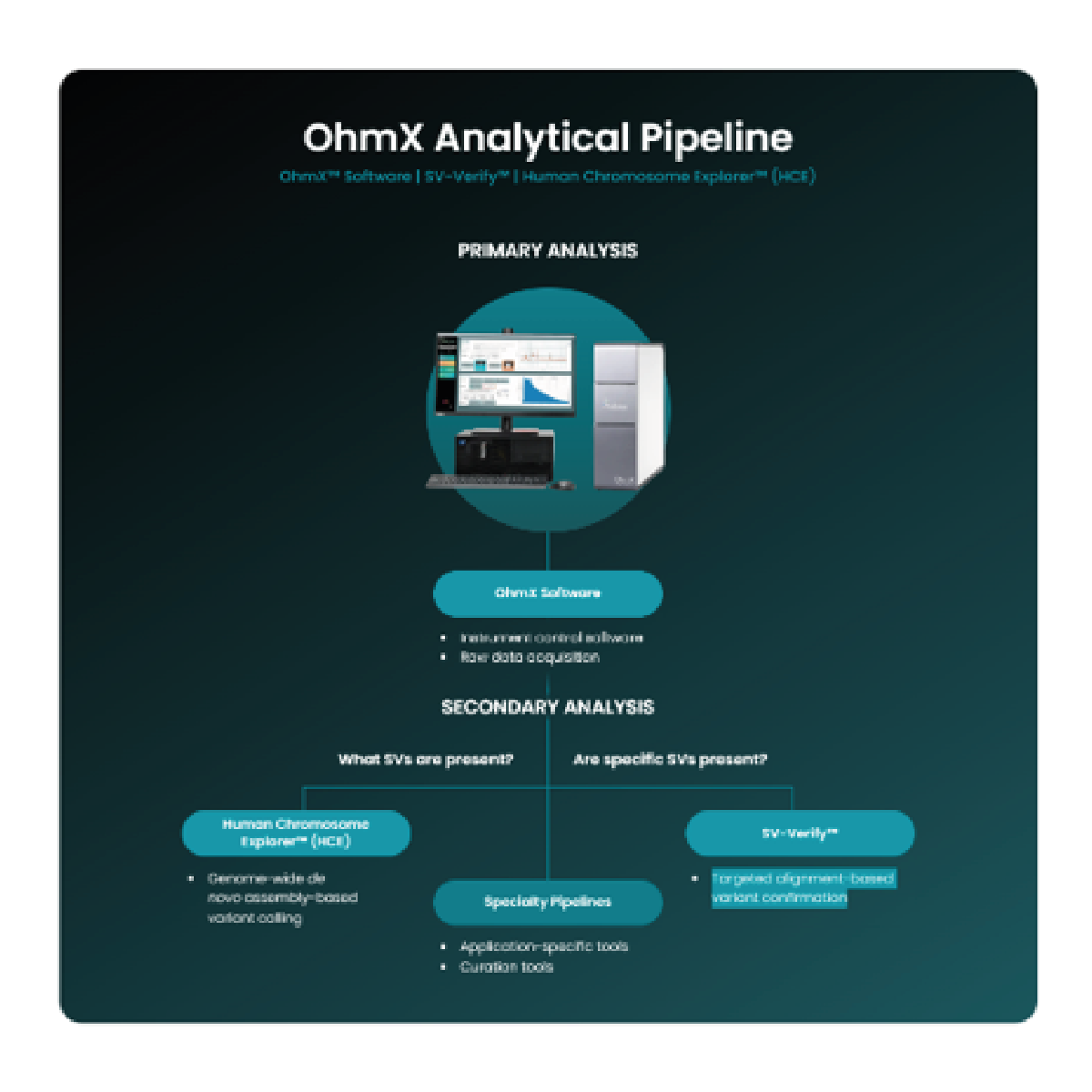

6. Softwarová pipeline a bioinformatická analýza

Analýza dat probíhá v prostředí HDM-Analysis, které integruje několik specializovaných modulů. Významným prvkem systému jsou tzv.  Support Files , které definují parametry extrakce molekul (Molecule Selector Parameters) a provozní podmínky detektorů (Detector Definitions), čímž zajišťují přesnou transformaci surového signálu na biologická data 755-00003-001, p. 17.

1. HCE (Human Chromosome Explorer):  Slouží k de novo assembly a globální vizualizaci chromozomální architektury 109, 111.
2. SV-Verify:  Algoritmus pro validaci strukturních variant, který zvyšuje specificitu nálezů křížovou validací naměřených profilů proti referenčním modelům 109, 187.
3. RepX:  Unikátní modul pro analýzu repetitivních expanzí (např. FMR1, FXN). RepX překonává limity sekvenování v nekódujících a vysoce repetitivních oblastech, což je kritické pro neurogenetiku 266.VLOŽIT OBRÁZEK: Schéma workflow od izolace DNA po software (HCE, SV-Verify) ze zdroje 755-00003-001, SOURCE_IMAGE_5 VLOŽIT OBRÁZEK: Home Screen softwaru OhmX zobrazující metriky běhu v reálném čase, SOURCE_IMAGE_8

7. Pokročilé metodiky: CRISPR Customizace

Platforma OhmX nabízí bezprecedentní flexibilitu díky využití systému CRISPR/dCas9. Katalyticky inaktivní protein  dCas9  lze využít k selektivnímu blokování standardních značek nebo k přidání uživatelsky definovaných značek na specifické lokusy.Tato metodika byla úspěšně demonstrována v případové studii genu  AKT1 . CRISPR customizace umožnila detailní mapování specifických onkogenních oblastí s vysokým rozlišením, což transformuje EGM z celogenomového nástroje na vysoce selektivní platformu pro hloubkový výzkum cílených genomických cílů 151, 271.

8. Klinické aplikace a vědecké studie

Robustnost EGM byla validována v řadě studií zaměřených na komplexní onkogenomiku:

●     Lokus TP53:  Na buněčných liniích HL-60 a H1299 byla prokázána schopnost EGM identifikovat komplexní strukturní přestavby v okolí genu TP53, které unikají standardním diagnostickým algoritmům 169, 174.

●     Onkologické fúze:  EGM poskytuje přímý důkaz translokací vedoucích ke vzniku fúzních genů  PML::RARA  a  BCR::ABL1 , což jsou klíčové biomarkery pro diagnostiku a sledování leukémií 213, 216.VLOŽIT OBRÁZEK: Elektronický profil značené DNA s detekovanou variantou ze zdroje M0019A, Figure 2

9. Operační pokyny, bezpečnost a údržba

Mitigace rizik ve vysokokapacitním laboratorním prostředí

Provoz systému vyžaduje striktní dodržování bezpečnostních protokolů. Odpad produkovaný analyzérem je vysoce korozivní povahy; proto je nezbytné používat odpovídající osobní ochranné pomůcky (PPE) a collection tubes pravidelně vyprazdňovat, aby se předešlo riziku úniku chemikálií 755-00003-001, Chapter 1.

Údržba fluidiky a systému

Dlouhodobá stabilita měření je zajištěna pomocí softwarově řízených protokolů údržby:

●     Init Flush:  Inicializace systému při přechodu ze suchého stavu.

●     Wet Inject:  Zvlhčení injekčního portu pomocí OhmX Sample Injection Diluent.

●     Clean Manifold:  Čištění styčných ploch fluidního rozdělovače a detektoru k eliminaci křížové kontaminace.

●     Dry System:  Kritický protokol pro vysušení fluidních cest, který musí být proveden před jakýmkoliv dlouhodobým uskladněním nebo transportem přístroje 755-00003-001, p. 13.VLOŽIT OBRÁZEK: Maintenance Screen softwaru OhmX s možnostmi Init Flush a Dry System, SOURCE_IMAGE_9
