Trapy pro čištění plynů

Vlastnosti

Kromě optimalizovaného výkonu GC je systém Agilent Gas Purification navržen a vyroben tak, aby zvýšil operační efektivitu a nákladovou efektivitu. Vestavěný citlivý indikátor vás upozorní, když dosáhne plynový čisticí filtr své absorpční kapacity a je třeba jej vyměnit. Zajišťuje maximální ochranu vašich GC kolonek a analytického vybavení. Navíc náš plynový čisticí filtr umožňuje dosažení úspor až 30 % nákladů použitím helia o čistotě 99,996 % (4.6) místo dražšího helia 99,999 % (5.0) nebo 99,9999 % (6.0), přičemž stále poskytuje vysoce kvalitní analytické výsledky.

Jednoduché nastavení systému umožňuje rychlou a snadnou výměnu filtrů.

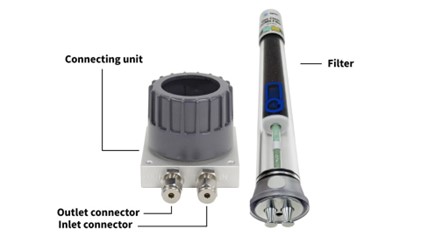

Systém Gas Clean Filter se skládá z připojovací jednotky a filtru. Připojovací jednotka je vybavena vstupními a výstupními konektory pro plynové trubky a dvěma jehlovými ventily. Filtry jsou naplněny suchým dusíkem a jsou vyrobeny z polykarbonátu s tlustými stěnami, které jsou na základně utěsněny PTFE. Po instalaci na připojovací jednotku jehlové ventily propíchnou PTFE těsnění a umožní automatický průtok plynu filtrem. Instalace a výměna filtru může být provedena ručně bez použití nástrojů.

Plyn proudí směrem nahoru ze spodní části filtru skrz filtrační materiál, poté směrem dolů skrz indikátorový materiál a vychází ze spodní části filtru. Jak plyn prochází filtračním materiálem, filtr zachytává nečistoty a indikátorový materiál se mění z vrchu dolů. Když se změní barva indikátorového materiálu na 75 % nebo více, znamená to, že filtr je spotřebován a měl by být vyměněn, aby se zajistila delší životnost GC kolonky a lepší citlivost.

Uživatelský manuál: Gas Clean Filter System User Guide

Brožura ke stažení pro výběr správného filtru: 5990-8243ENGasCleanFilters.pdf

Agilent řešení pro čištění plynů

• snížení poškození kolony a ztráty citlivosti
• zajistěte čistou plynovou linku a chraňte váš přístroj a kolonku pomocí filtrů Gas Clean.
• zlepšete analýzu stopových množství snížením úrovně kyslíku, vlhkosti a uhlovodíků v plynu
• citlivý indikátor a chytrý senzor vás upozorní, když jsou filtry nasyceny a je potřeba je vyměnit

https://www.agilent.com/en/video/agilent-clean-gas-solution

Video, jak správně instalovat Gas Clean Carrier Gas Kit pro 7890 GC (PN CP17988)

Senzor Gas Clean  je k dispozici pro GC přístroje 8860/8890 a Intuvo. Po instalaci na filtr LED dioda na vrchu senzoru Gas Clean indikuje stav filtru a sdílí tuto informaci s GC přístrojem a softwarem, aby uživatele upozornila. Indikátor stavu senzoru se změní na žlutou, jakmile je filtr spotřebován. Poskytuje rychlý způsob, jak zkontrolovat stav filtrů Gas Clean používaných s vašimi GC přístroji. Agilent doporučuje výměnu filtru, jakmile dojde ke změně barvy indikátoru nebo nejpozději do jednoho roku od instalace.

Zdroj obrázků: Gas Purification System, Gas Clean Filters | Agilent

Inline plynové filtry (trapy) společnosti Agilent odstraňují běžné kontaminanty, jako jsou kyslík, vlhkost a uhlovodíky, z nosného plynu a plynů pro detektory v GC.

Použití trapů na kyslík a vlhkost v nosném plynu prodlužuje životnost kolony a chrání instrumentaci. Odstranění uhlovodíků zároveň přispívá ke zlepšení baseline detektoru.

Big Universal Traps představují jeden z typů inline plynových filtrů společnosti Agilent s maximální kapacitou zachycení (750 cc).

Tyto filtry využívají vrstvenou náplň vysoce kapacitních adsorpčních materiálů, která umožňuje čištění nosného i detekčního plynu až na kumulativní úroveň 100 ppb běžných kontaminantů.

Instalace Big Universal Trap ve vertikální poloze před systém Gas Clean Purification System může dále zvýšit celkovou kapacitu zachycení a je ideální pro aplikace vyžadující hrubé (bulk) čištění plynů.

Kromě GC a GC/MS nabízí Agilent tyto velkokapacitní trapy také pro další analytické techniky, jako jsou LC/MS a ICP-MS.

Detailnější specifikace trapů najdete přes odkaz na strányk výrobce: Big Universal Trap Specifications | Agilent
